螺旋焊管
螺旋焊管技术解析
一、定义与核心特性
螺旋焊管（SSAW）是以带钢卷板为原料，通过螺旋卷曲成型后采用双面埋弧焊工艺焊接而成的中空管材，具有以下核心特性：
高强度与适应性：能用较窄的带钢生产大直径管材（如3620mm），且适用于不同壁厚需求；
长距离输送优势：焊缝连续、密封性好，适用于高压流体（水、油气）输送；
力学性能优异：螺旋焊缝的力学强度通常高于直缝焊管。
二、材质与化学成分
常用材质：
Q235B（碳素结构钢）：
化学成分：C（0.12%~0.20%）、Mn（0.30%~0.65%），P/S≤0.045%；
力学性能：屈服强度≥235MPa，抗拉强度375~500MPa，断后伸长率≥26%。
Q355B（低合金钢）：
合金元素：添加铌（Nb）、钒（V）等细化晶粒元素，提升低温韧性；
力学性能：屈服强度≥355MPa（厚度≤16mm），抗拉强度470~630MPa。
防腐处理：
表面可进行镀锌、环氧树脂涂层或3PE防腐，延长地下埋设管道的使用时间。

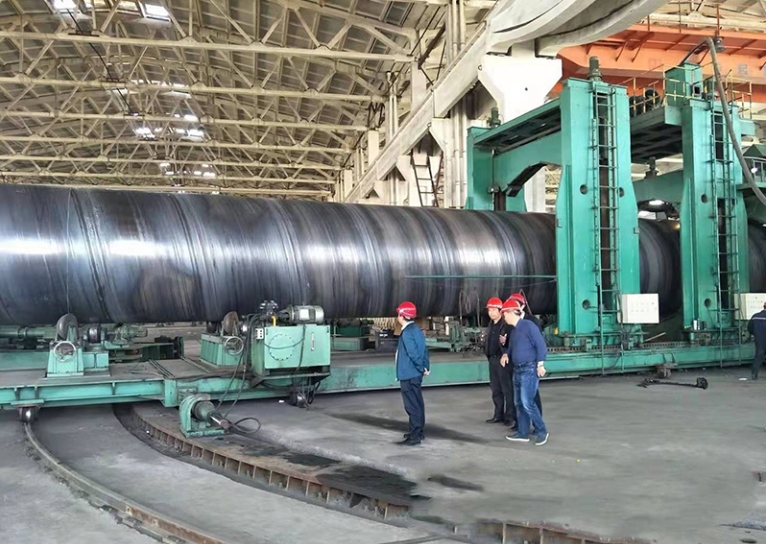

三、制造工艺
核心流程：
预处理：带钢矫平、剪边、刨边及表面清理；
成型与焊接：
常温挤压成螺旋状管坯，通过双丝埋弧焊（SAW）完成内外焊缝；
焊接参数（电流、电压）精准控制， 熔深与焊缝均匀性；
检测与修整：
100%超声波探伤检测焊缝缺陷，X射线复查可疑区域；
水压试验验证承压能力（如219×6mm钢管国标水压9.7MPa）。
工艺控制要点：
焊缝间隙：通过专用装置调节至1~3mm，错边量≤1.5mm；
管端加工：机械切割 端面垂直度与坡口精度（±1.5°）。
四、技术标准与性能要求
执行标准：
材料标准：GB/T 700-2006（Q235B）、GB/T 1591-2018（Q355B）；
制造标准：GB/T 3091-2015（低压流体输送管）；
GB/T 9711.1-1997（石油天然气工业用管）。
性能指标：
机械性能：抗拉强度≥370MPa（Q235B）、≥470MPa（Q355B）；
冲击韧性：Q355B在0℃下纵向冲击功≥34J（V型缺口）；
尺寸范围：外径219~3620mm，壁厚5~25mm（部分可达40mm）。
五、应用领域
市政工程：低压供水、排水及燃气管道（如开封市输水工程中DN1000螺旋钢管铺设）；
能源输送：石油、天然气长距离高压管线（如南水北调配套工程）；
工业与建筑：桥梁支撑、重型设备框架（如G310东大化工输水管道工程）；
特殊场景：低温储罐、海洋平台结构件（需高韧性材质Q355B）。
（注：以上数据综合钢材的行业标准及实际应用参数，具体性能以检测报告或合同要求为准。参数可能因工程需求调整；）
中原管道制造有限公司 zhongyuanguandao |
| 产品名称 |
螺旋焊管 |
| 原产地 |
中国-河北省沧州市盐山县城南工业开发区 |
| 品牌 |
中原管道/世兴 |
| 生产能力 |
年产钢管100万吨，防腐钢管160万平方米 |
| 可生产尺寸 |
外径DΦ219mm~3620mm 英寸INCH 8”~142”通径DN200~DN3600 壁厚：5mm~32mm |
| 材质 |
Q235B/Q355B.C.DGB/T9711 PSL1 B~X100GB/T9711 PSL2 L245M~L690M
API5L PSL1 B~X100API5L PSL2 L245M~L690MASTM/GOST/DIN/St/EN/标准等 |
| 产品执行标准 |
GB/T9711 GB/T3091 GB/T5037 SY 5037AWWA/MSZ/TU/KS/YB/IS/SNI/NAG
API SPEC 5L PSL1 PSL2 NACE MR0175API/ISO/TOTAL/CSA/KOC/DNV/EN/BS
NBR/GOST/EAC/JIS标准等 |
| 表面防腐钢管 |
2PE/3PE/PP/IPN8710/FBE/TPEP/PE/EP/GZ-2聚乙烯涂层/环氧粉末/环氧煤沥青/环氧富锌/钢塑复合/液态环氧树脂/无溶剂环氧树脂/高氯化聚乙烯/聚氨酯/有机硅耐/无溶剂环氧/水性环氧涂料/水泥砂浆/涂塑等
|
| 防腐执行标准 |
GB/T 18593 23257 5135.20 39636 50268SY/T 0315 0413 0414 0442 0447 0457
HG/T 3668 CJ/T120 AS 1281 KS D3589AWWWA C205 C210 C213 C214 C222
API RP 5L7 ISO 5256 21809-1 21809-2DIN 30670 30671 30678 KS D3589
JIS G3443 G3469 G3491 G3492 AS 1281NF A49-710 A49-702 A49-701 A49-150
QCNPC-GD-0291 CECS 10:89 Q/DH02QCNPC 38 QSY XQ9 PE等标准
|
| 认证资质 |
GB/T ISO 三体系体系认证 |
中国石油天然气集团公司（HSE）健康、安全与环境管理体系认证 |
| PED AD2000 欧盟锅炉压力容器安全认证 |
| 美国石油协会 API Q1 体系认证 |
API Spec 5L 产品认证 |
| TS 特种设备制造许可证 |
涂塑复合钢管节水认证 |
| 饮用水卫生安全产品卫生许可批件 |
中国腐蚀控制安全认证 |
| 中国腐蚀控制资质认证 |
并且公司自己拥有：CNAS实验室 |
| 出口公司 ZZGL-PIPE 取得 |
| HSSE 管理体系认证 |
CE-CPR 建材指令认证 |
| 俄罗斯 GOST -R 合格证书 |
EAC DOC 证书 |
| REACH 认证 |
UKCA RoHS 认证 |
| 材料试验证书 |
EN10204.3.1 锅检所监检证（特种设备制造监督检验证书） CNAS材质单 |
| 业务经理联系 |
孟庆宇，155-304-61111
孟庆宇已取得：全国职业素养等级证书；管道技术职业资格证书 |
